Descrizione
Caratteristiche Tecniche:
Visualizzato a 3 ASSI: X, Y, Z;

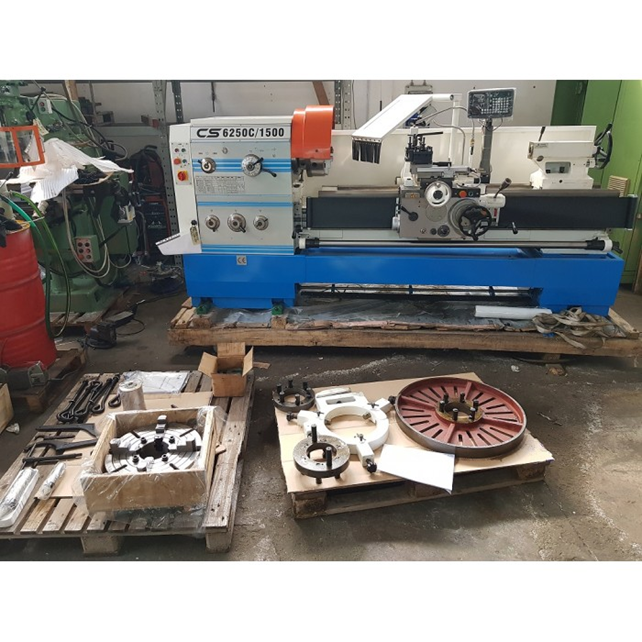

Lunetta fissa
Lunetta mobile
Torretta cambio rapido
Plateau
Joystick per avanzamenti rapidi e di lavoro
Barra di fermo per stop nel punto desiderato
MANDRINO 3 GRIFFE – GUIDA SINGOLA
ATTACCO CAMLOCK
Diametro mandrino: 315 mm
Distanza tra le punte: 1500 mm
Altezza punte: 250 mm
Passaggio barra: 105 mm
Massimo diametro ammissibile sulla tavola: 500 mm
Diametro massimo sulla guida trasversale: 300 mm
Diametro massimo tornibile sull’ incavo: 710 mm
Lunghezza massima sull’ incavo: 240 mm
Larghezza banco 390 mm
Naso mandrino: ISO 702/ IIN.8
Conicità mandrino: diam. 113 mm 1:20

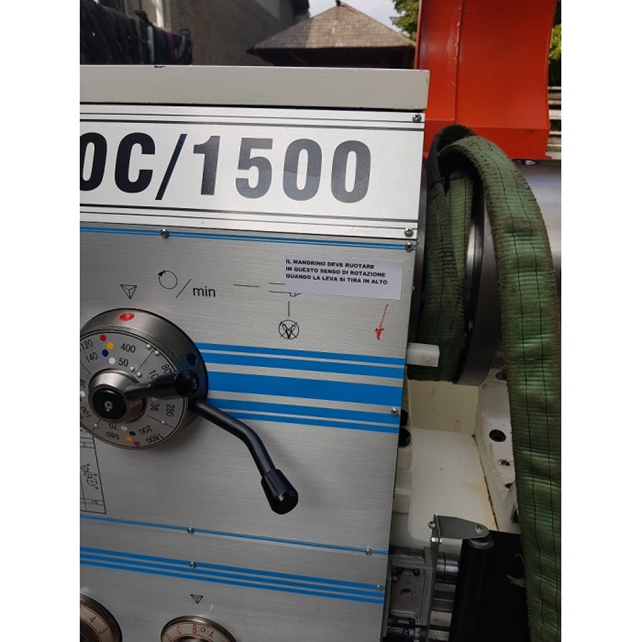

Gamme velocità mandrino: 12 tipi; 30-1600 giri/min
Massima uscita della coppia mandrino: 1500 N.m
Corsa massima carrellino: 145 mm
Corsa massima carrello trasversale: 320 mm
Passo vite madre: 12 mm/step
Dimensione massima dell’utensile: 25×2 mm
Avanzamenti longitudinali: 65 tipi; 0.063-2.25 mm
Avanzamenti trasversali: 65 tipi; 0.027-1.07 mm
Diametro cannotto della contropunta: 75 mm
Conicità della contropunta: MT n.4
Corsa della contropunta: 150 mm
Potenza motore principale: 7.5 Kw
Filettature metriche: 22 tipi; 1-14 mm
Filettature in pollici: 25 tipi; 28-2 T.P.I.
Filettature a modulo: 18 tipi; 0.5-7 MP
Filettature passo diametrale: 24 tipi; 56-4 DP
Motore rapido traverso: 250 W (1/3 HP) 3 PH
Potenza motore pompa refrigerante: 90 W (1/8 HP) 3 PH
Peso netto macchina: 3050 Kg
Peso lordo macchina: 3525 Kg
